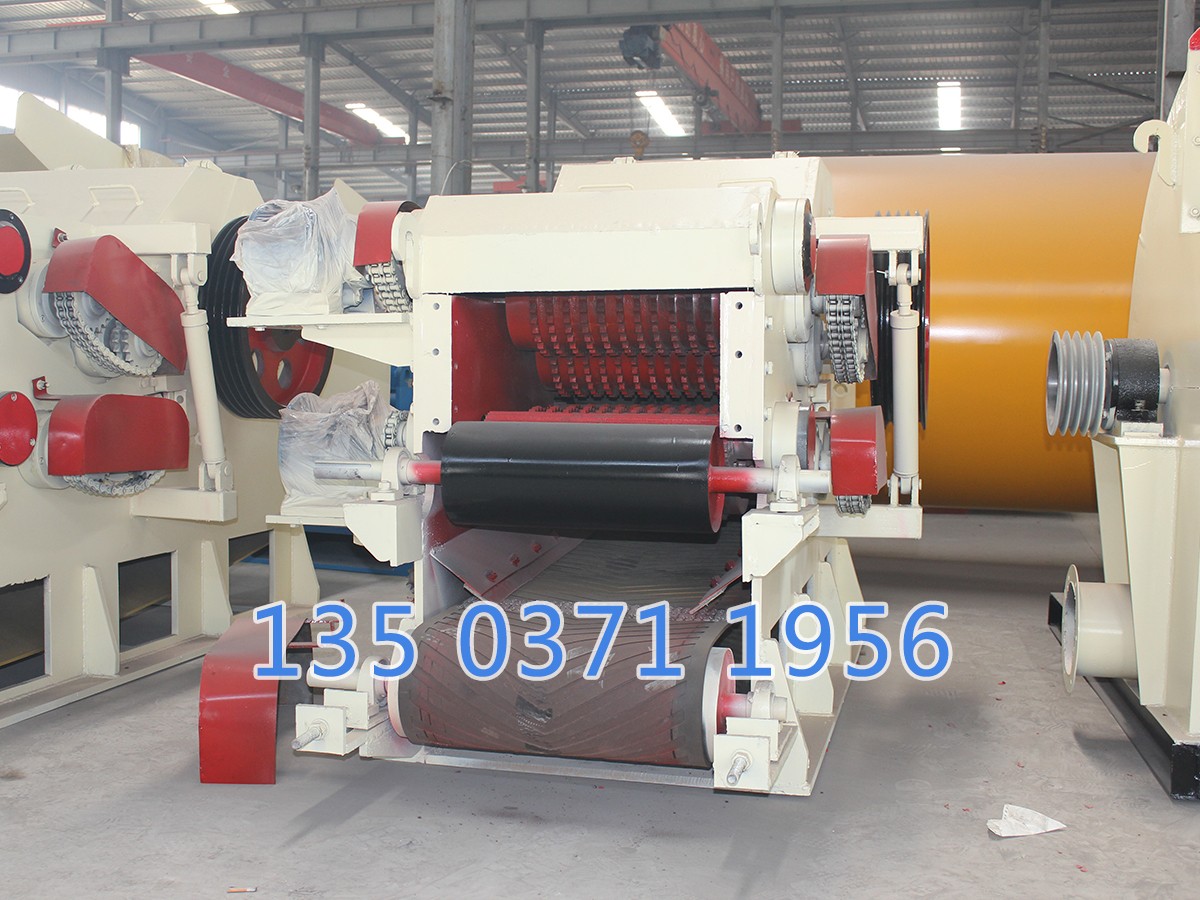

鼓式削片機的結構

  本機結構設計不太復雜，該機采用優質的鋼板結構焊接而成，整個機器主要由機體、刀輥、上下喂料輥、輸送帶、液壓系統部分組成（不含電機），高強度焊接板、是該機的支撐基石。鼓式削片機的刀輥安裝二把或三把、四把飛刀，用專門制造的飛刀螺栓，通過壓力塊，將飛刀固定在刀輥上。根據被切削原料不同的厚度，上喂料輥總成可以借助液壓系統在一定范圍內上下浮動。切削下來的合格片料通過篩網孔落下，由底部排出，大的片料將在機內進行切削。

   機座采用高腔度鋼板焊接而成，是整臺機器的支承基礎；刀輥上安裝兩把飛刀，用專門制造的飛刀螺栓，通過壓力塊，把飛刀固定在刀輥上；根據被切削原料的不同厚度，上喂料輥總成可以借助液壓系統在一定范圍內上下浮動；切削下來的合格片料通過網篩孔落下，有底部排處，大的片料將在機內再進行切削。

工作原理 ：

    木料由進料口送入，當木料按接觸到削切刀片時，跟著削切刀盤的高速旋轉進行削切，所削切的木片在削切室內由削切刀盤上的風葉所產生的高速汽流送出。

結構組成:

   1.鼓式削片機由機體、刀輥、上下喂料機構、送料裝置、液壓系統等部分組成。

   2.它的機座采用高強度鋼板焊接而成，是整臺鼓式削片機的支承基礎；

   3.刀輥上安裝兩把飛刀，用專門制造的飛刀螺栓，通過壓力塊，把飛刀固定在刀輥上；

   4.根據被切削原料的不同厚度，上喂料輥總成可以借助液壓系統在一定范圍內上下浮動；

   5.切削下來的合格片料通過網篩孔落下，有底部排出，大的料片將在機內再進行切削。

鼓式削片機液壓系統：

   由油泵供至油缸，可以啟動罩蓋，便于刀片的更換；在維修時可以抬起上喂料輥總成，便于調整飛刀、底刀的間隙和梳板的拆裝。本機的結構設計合理，以上視頻可以看出，加工木材只需要將物料投放在輸送帶即可。

機器安裝：

 鼓式削片機可以安裝在混凝土或者鋼制支撐結構的基礎上，用地腳螺栓固定。為了打開罩蓋更換飛刀和裝拆底刀座，應保留足夠的空間位置。

三角皮帶的安裝：在安裝三角皮帶前要適當縮短皮帶輪間距，以便裝入三角皮帶；用直尺檢查兩輪端面的直線度，保證兩輪端面在同一平面內；在機器運轉2-3小時后，再次檢查三角帶漲緊度，并進行必要的調整。

使用與保養說明：

1．削片機試車起動前要嚴格檢查機器各部位安裝是否符合要求，螺釘螺栓是否松動，可用手輕拉皮帶試轉，是否有碰殼等現象。同時檢查旋轉方向，嚴禁 粉碎易燃、易爆物品，以免發生事故。

2．削片機生產中應保持均勻下料以保證粉碎質量和正常生產，同時嚴禁電機過載，以保證機器正常運行。

3．除經常注意檢查各部位緊固松動外，同時更應該注意檢查易損件的磨損情況,如磨損嚴重應及時更換,以免損壞主要部件。并采取必要的防火措施

4．由于轉速較高，除安裝正確牢固外，同時應保持良好的潤滑，以保持機器的正常運轉。一般情況下軸承溫度不超過70度為正常。主機軸承每周加一次黃油、二硫化鉬，高速黃油效果更好。
